EL TORNO
El torno para madera es una máquina que se
utiliza para redondear y a la vez dar varias formas a la madera. Por ejemplo:
Patas de sillas y de mesa, bases de Lámparas platos,etc.
SEGURIDAD
AVISOS DE SEGURIDAD
En caso de peligro específico, cambiamos los
pictogramas por:
Otros pictogramas
Emisiones Las emisiones de ruido generado por
el torno son inferiores a 80 dB(A).
Utilice el torno sólo bajo las siguientes
condiciones
- El torno está en buenas condiciones de funcionamiento
- El torno es usado de forma adecuada
- Se sigue el manual de instrucciones.
- Todos los dispositivos de seguridad están instalados y activados. Todo fallo debe ser resuelto de inmediato. Pare la máquina inmediatamente ante funcionamiento anormal y asegúrese que no pueda conectarse accidentalmente o sin autorización.
APAGADO DE LA MÁQUINA
Se debe manipular sobre el interruptor auxiliar manual de
apagado
Si la
máquina va a permanecer apagada por un largo periodo de tiempo, apague el
interruptor principal. Los comandos del
cambio están montados en un cuadrante.
EJERCICIOS DE POLEAS
La polea motriz: también
llamada polea conductora: Es la polea ajustada al
eje que tiene movimiento propio, causado por un motor, manivela, … En
definitiva, este eje conductor posee el movimiento que deseamos transmitir.
polea conducida: Es
la polea ajustada al eje que tenemos que mover.
Ejercicio 1.-

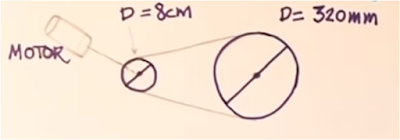

En el sistema de poleas de la figura el motor gira a 300 rpm, calcula:
a.- velocidad de giro del eje de salida
b.- relación de transmisión
Resolviendo:
a.-
velocidad de giro del eje de salida
b.-
Relación de transmisión
Ejercicio 2.-
En una transmisión por correa, la polea
motriz o conductora tiene un diámetro de 400 mm y la polea conducida de 120 mm.
a) Si la motriz está conectada a un motor
que gira a 800 rpm, ¿cuántas vueltas dará una polea que está montado en el eje
de salida?
b) Por cada vuelta de la motriz, ¿cuántas
da la conducida?
c) ¿Qué tipo de transmisión es: igualdad,
reducción o aumento de velocidad?
Solución
a.-
a) Si la motriz está conectada a un motor que gira a 800 rpm, ¿cuántas vueltas
dará una polea que está montado en el eje de salida?
Rpta.- La polea que
está montado en el eje de salida gira a una velocidad de 2666,6 rpm
b.-
b) Por cada vuelta de la motriz, ¿cuántas da la conducida?
Interpretación:
3,3 vueltas dará la
conducida por cada vuelta de la motriz.
Es muy importante
interpretar correctamente para hallar la verdadera respuesta. Por ejemplo:
Interpretación:
0,3 está mal, porqué
aplicando el estudio analítico de diseños mecánicos no cumple la relación
b.-
c) ¿Qué tipo de transmisión es: igualdad, reducción o aumento de velocidad?
Solución
Como es mayor a 1, es
considerada un sistema elevador de velocidad.
