MAQUINARIA ANCLADA
Estas
máquinas se caracterizan por estar
sujetadas mediante máquinas simples (tornillos, pernos, etc ) hacia el piso, esto con la finalidad de evitar vibraciones
que son causadas por su mismo funcionamiento ya que llevan motores mas grades y
de mayor capacidad que las máquinas eléctricas portátiles.
Pueden
estar en funcionamiento varias horas
continuas sin perder la calidad de trabajo y ahorrar mucho tiempo al operador.
Estas
máquinas deben estar instaladas en espacios
apropiados para su uso respetando las normas de seguridad industrial,
también el operador debe haber leído TODO el manual de instrucciones del
fabricante de cada máquina y guardarlos para futuras referencias.
·
Sierra
circular de mesa combinada con escuadradora
Unas
de las herramientas eléctricas imprescindibles ancladas en el ámbito de la
carpintería son las sierras. Aptas para cortar no sólo madera, sino también
otros materiales. Las sierras ofrecen una amplia selección de modelos que
cubren todas las necesidades del profesional o el aficionado.
Esta
útil herramienta, cuyos primeros prototipos fueron desarrollados hace más de
dos siglos, consiste esencialmente en un disco circular de corte sobresaliendo
del centro de una mesa horizontal que forma parte de la máquina. De ahí su
denominación básica “sierra de mesa”, porque en efecto incorpora una mesa. La
sierra está en una posición fija y el operador empuja las piezas de trabajo a través
del disco para efectuar cortes de manera mucho más rápida y precisa que las
sierras circulares manuales. Dichos cortes pueden ser:
·
Rectos
en la dirección del grano de la madera
·
Transversales
a través del grano de la madera
·
En
inglete y en bisel, es decir, en ángulo
Muchas
veces, la sierra circular de mesa es la primera máquina que adquiere un
carpintero y rápidamente se convierte en el centro de la actividad de un taller
de carpintería, ya que diferentes piezas vuelven una y otra vez a la sierra de mesa
para escuadrarlas, darles forma, ranurarlas, ingletarlas y empalmarlas.
1. Mesa
para la sierra
2. Protector
de la hoja de sierra
3. Manguera
para extracción del polvo
4. Tope
para cortes paralelos
5. Extensión
rebatible de la mesa
6. Calibrador
de inglete
7. Palanca
excéntrica
8. Empuñadura
de ajuste y sujeción
9. Manivela
para regular la altura de la hoja de corte
10. Interruptor
de encendido/apagado
11. Varilla
de empuje o “empujador”
12. Patas
de la base
13. Hoja de
corte
Regruesadora- cepilladora
Conocidas
también como máquinas universales por poseer funciones comunes que se realizan
a diario en un taller de carpintería, estas máquinas pueden cepillar la madera en distintos ángulos gracias a que posee
también como seguridad industrial una pieza que puede conformar un perpendicular entre la cara y costado de la madera (cara y
contracara), o bien distindos ángulos de cepillado entre estos.
Posee
un rodillo portacuchillas que debe
girar en sentido horario tanto para cepilladora
como escopleadora, es importante LEER
con mucho detenimiento el manual
de instrucciones ya que dado su diseño e ingeniería en funcionamiento es
importante conocer muy bien a la máquina.
Luego debes hacer un mapa conceptual en tu
cuaderno.
En algunos modelos aprovechando el eje o árbol lleva
también un accesorio de taladro mandril
que sirve para colocar brocas de distintos diámetros y este permite realizar escoplos, cajas para ensambles o
sencillamente perforaciones, para esto debe girar en sentido contrario a las
agujas del reloj.
En modelos de diseños empíricos lleva
adaptado al eje o muñeco como se lo conoce en nuestro medio, este mediante una correa que le sirve como un sistema de transmisión gira en función a
las características del motor.
·

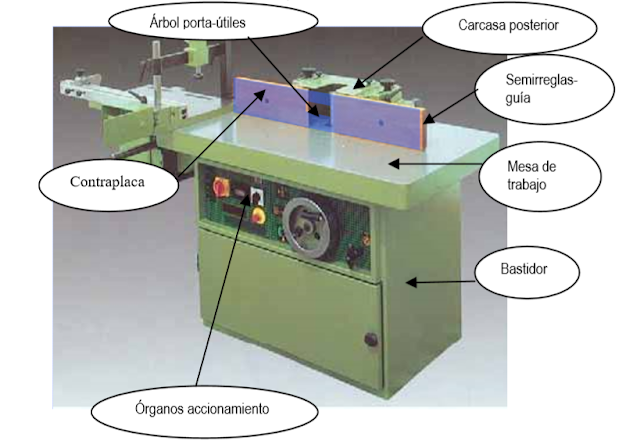

Tupy
En general, las máquinas y herramientas que se utilizan
en las operaciones de carpintería requieren un uso cuidadoso. Los trabajos que
se realizan con estos equipos originan una alta siniestralidad, tanto en lo
referente al elevado número de accidentes como a la gravedad de las lesiones.
La tupí es una de las máquinas para trabajar la madera, más peligrosas por la
gravedad de los accidentes que conlleva la amputación total o parcial de los
dedos, generalmente, de la mano izquierda. Se utiliza para modificar perfiles
de madera, por creación de ranuras, galces, molduras, etc., mediante la acción
de un útil generalmente circular que gira solidariamente sobre un eje vertical.
Trabajos más usuales
Trabajos con guía: Son aquellos trabajos en los que la
pieza a trabajar se coloca sobre la mesa apoyándola contra la guía.
Operaciones
“corridas”. La mecanización se realiza a lo largo de toda la pieza. Operaciones
“semiciegas”. El ataque se realiza en un extremo de la pieza sin que la
mecanización de la misma sea a lo largo de toda su longitud
Trabajos al árbol: Son aquellos trabajos que por la forma
de la pieza a trabajar o por cualquier otro condicionante, es preciso
prescindir de las semirreglas de guía.
Otros: Con plantilla, ranurados, con molduras, etc.
Recomendaciones
de seguridad
Con respecto
al manejo de la máquina por parte del operador: .- El trabajador estará
autorizado y calificado en la
utilización, ajuste y funcionamiento de la máquina. Conociendo procedimientos
de trabajos seguros y las normas de seguridad establecidas.
posterior a esta
lectura debe realizar un mapa conceptual en su cuaderno.
·
Torno
Su función consiste en girar la pieza de madera que se
pretenda mecanizar sujetando el cabezal y fijada entre los puntos de centraje
mientras una o varias herramientas de corte son empujadas por medio de un
movimiento regulador de avance contra la superficie de la pieza, cortando la
viruta de acuerdo con las condiciones tecnológicas de adecuadas. Desde el
inicio de la Revolución industrial, el torno se ha convertido en una máquina
básica en el proceso industrial de la carpintería.
Precauciones.
Al fijar la pieza de madera se debe verificar que la
maquina esta desconectada de la corriente eléctrica. Sujetar correctamente la
gubia al momento de tornear. No tocar las partes que se encuentren en
movimiento ya que pueden ocasionar accidentes. Mantener siempre actitud de
alerta al utilizar el trompo tomando sus debidas precauciones. Mantener la
pieza completamente fija al eje de rotación. Usar permanentemente el equipo de
seguridad. No tornear ningún otro material que no sea madera. Mantener siempre
la maquina limpia. Seguir las recomendaciones del fabricante.
Puedes leer el
libro de la biblioteca de “ elibro”debes
tener en cuenta que es una biblioteca de pago por lo tanto deberás ingresar al
link y colocar el usuario y contraseña: https://elibro.net/es/ereader/bibliotecauab/117758?fs_q=torno__madera&prev=fs
Usuario. Mauricio70743440
Contraseña. 5910216ª
Si no puedes abrir en el navegador de tu celular podrías
probar en una computadora u otro dispositivo.
·
Lijadora
de banda
Se caracteriza
porque posee dos ó más rodillos ( generalmente
de aluminio en forma de cilindros) dispuestos es esquinas que son los
canalizadores de una lija sin fin que continuamente gira a través de los
rodillos, uno de los rodillos está conectada al motor a través de una correa de
transmisión.
Posee puntos de
apoyo donde el operador colocará la pieza de madera que desea lijar y de esta
manera optimizará su tiempo de trabajo y la estética del mueble será mejor.
A diferencia de las
lijadoras de banda portátiles esta máquina ofrece mayor tiempo de trabajo con
piezas de mayor dureza.
Una buena
calibración y graduación durante el colocado o instalación de la lija permitirá mayor tiempo de vida útil de la
lija.
Respecto a la
seguridad industrial el operador debe utilizar anteojos, protector de vías
respiratorias y la indumentaria personal apropiada ( las recomendaciones
generales y específicas son semejantes a lo dispuesto en los manuales de
instrucción de las otras máquinas).
·
Aspiradoras
Son máquinas
encargadas de succionar el polvo, polvillo y viruta que generan las máquinas
ancladas de carpintería y de esta forma mejora y optimizan los ambientes.
Existen distintos
modelos pero todas las máquinas manejan
el mismo principio ya que dentro de esta existe un aspa mariposa diseñada que
al girar por efecto del motor silencioso
produce una fuerza de absorción de todo
lo que se encuentra a su paso
Estas máquinas
poseen mangueras tipo corrugadas y
pueden acoplarse a la mayoría de las maquinas que cumplen con las normas de seguridad industrial.
·
Esmeril
Una esmeriladora, esmeril de banco, electroesmeriladora o amoladora
de banco es una máquina herramienta que
consiste en un motor eléctrico a
cuyo eje de giro se acoplan en uno o ambos extremos discos sobre los que se
realizan diversas tareas, según sea el tipo de disco que se monte en la misma,
los carpinteros lo utilizan para afilar sus herramientas (formones, brocas ,etc).
Los discos de material blando y flexible, se utilizan
para el pulido y
abrillantado de metales mientras
los de alambre se
emplean para quitar las rebabas de mecanizado que puedan tener algunas piezas.
También pueden ser de material abrasivo, constituidos por granos gruesos o
granos finos. Los primeros se utilizan para desbastar o matar aristas de piezas
metálicas, mientras que los segundos sirven para afilar las herramientas de
corte (cuchillas, brocas,
etc.) También puede emplearse para cortar cerámicas.
Cuando se trabaja en estas máquinas hay que adoptar
diversas medidas de seguridad, especialmente proteger los ojos con gafas
adecuadas para evitar que se incrusten partículas metálicas en los ojos.
Usar guantes para evitar quemaduras.
Todo esmeril debe tener una protección frontal.
Las personas que usen esta herramienta deben conocer el
manual completo.
Colocarse en una superficie plana.
Si los discos están flojos, no se podrá usar.
Esmeriladora de pedestal
Muchas esmeriladoras de banco incorporan un pedestal como
pieza opcional, lo que no significa que puedan “transformarse” en una
esmeriladora de pedestal. Por el contrario, las esmeriladoras de pedestal
propiamente dichas son herramientas de mayores dimensiones, destinadas al
trabajo pesado. Se emplean para limpieza de soldaduras y para quitar rebabas de
piezas de fundición y otras de gran tamaño.
